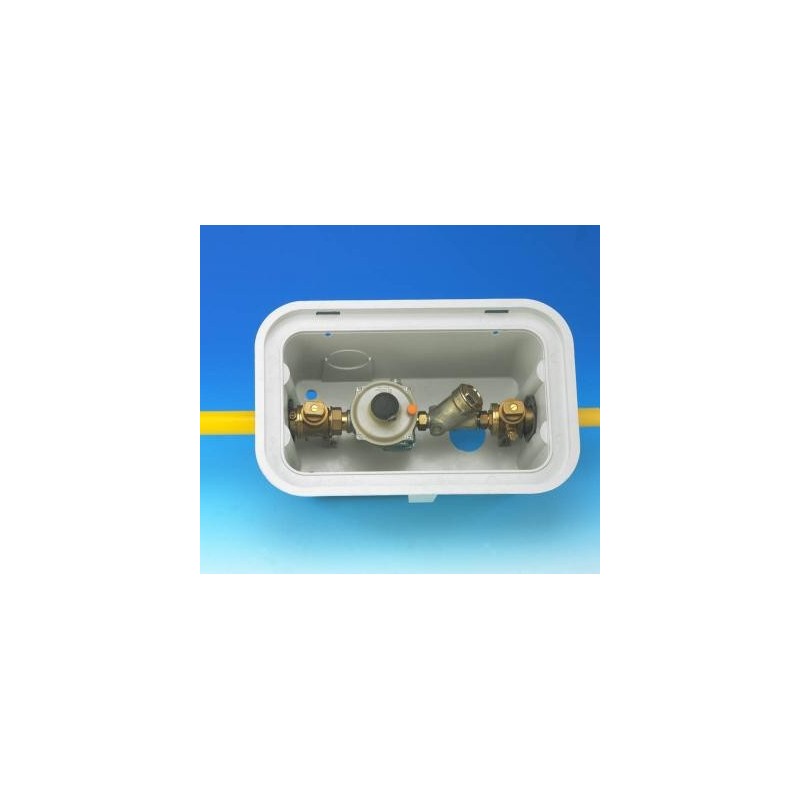

ARMARIO DE REGULACION AE 50 KROMSCHOEDER

CAUDAL : Hasta 50 m3/h g.n.

P. entrada : 1 - 5 bar.

Presión Máx. : P. regulada 55 mbar., VAS 80 mbar., VIS máx. 125 mbar.

Presión Máx y Mín. : P. regulada 100 mbar., VAS 200 mbar., VIS máx. 250 mbar.

Características;

-Arqueta 522 largo x 332 ancho x 249 fondo mm ext. (aproximado), en poliester fibra de vidrio, cierre triangular según UNE EN 124, Clase 125.

-Entrada tubo PE32, SDR11, L = 100 mm.

-Toma de presión zona media presión (Peterson).

-Llave de entrada PN-5 DN-25 05  Filtro PN-6 DN-15.

-Regulador FIORENTINI, modelo FE S L Otras presiones, bajo demanda.

-Toma de presión zona baja presión (Débil calibre).

-Llave de salida PN-5 DN-25.

-Salida tubo PE40, SDR11, L = 100 mm.

-Conjuntamente con la arqueta, se suministran dos varillas de acero corrugado diám. 10 mm., L = 800 mm. para soporte y anclaje en el pavimento.

-Manguitos pasatubos de entrada y salida
