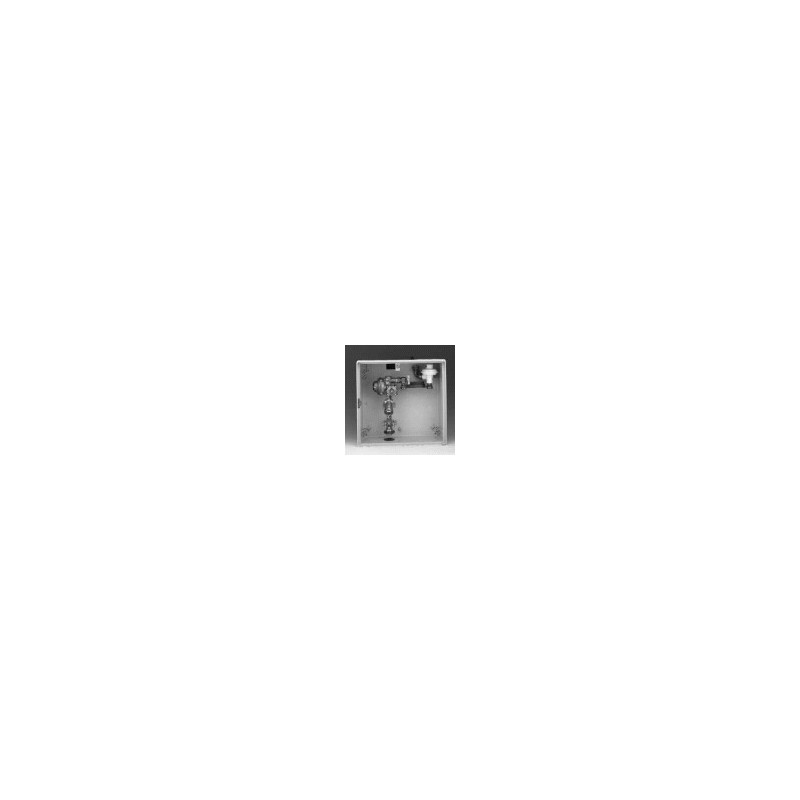

ARMARIO REGULACION MPB KROMSCHROEDER (1-5 bar) A10B

MODELO : MPB A10 B PE20 ó PE32 (22,45,70,RA) / (100,200,250,NO) R 1”

CAUDAL : Hasta 10 m3/h g.n. P. entrada : 1 - 5 bar.

Presión Máx. : P. regulada 100 mbar., VAS 200 mbar., VIS máx. 250 mbar.

Presión Máx y Mín. : P.regulada 22 mbar., VAS 45 mbar., VIS máx 70 mbar., VIS mín rearme automático.

Características;

-Armario con mirillas 524 alto x 695 ancho x 232 prof. mm ext. (aproximado), en poliester fibra de vidrio, cierre triangular.

-Sin Contadores.

-Entrada PE20; L1 soldar CU 15x18; F1 soldar AC ¾” Entrada PE32; L1 soldar CU 25x28; F1 soldar AC 1” .

-Toma de presión zona media presión (Peterson).

-Llave de entrada PN-5 DN-15 05  Filtro PN-6 DN-15 06  Regulador FIORENTINI, modelo MS 10 .

-Otras presiones, bajo demanda.

-Toma de presión zona baja presión (Débil calibre).

-Llave de salida PN-5 DN-20 09 Válvula de seguridad por falta de gas (ra), p. Actuación 10 ≤p.a≤15 mbar.

-Salida Racor 1” .

-Manguitos pasatubos de entrada y salida
